GROUP
3차원 군말뚝 해석 프로그램
-
-
-
- 제조사
- Ensoft
- 분야
- 지반/암반
-
GROUP 프로그램은 사용하기 쉽고, 지반 조건, 말뚝의 규격 및 하중 조건 등을 입력하여 해석을 진행합니다.
축 방향 하중에 대한 t-z 및 Q-w 곡선, 측면 하중에 대한 p-y 곡선, 비틀림 하중에 대한 T-q 곡선을 통해 지반의 비선형 응답을 내부적으로 생성합니다.
-
-
-
다양한 p-y 곡선 내장
Clay
-soft clay
-Reese Stiff Clay with or without free-water
-API Soft Clay With User-defined J
Sand
- Liquified sand (Rollins) and (Hybrid Model)
- Reese Sand
- API O'Neil Sand
Elastic subgrade
Silt (Cemented c-φ)
Reese Weak Rock
Strong rock (Vuggy Limestone)
Massive Rock
User-input p-y curves
Elastic Subgrade
Piedmont Residual
Loess
-
-
하중 조건
하중 계수를 활용하여 하중 케이스 및 조합에 대한 최대 및 최소 포락선을 계산하는 기능을 제공하며, 결합 하중(축 + 측면)도 수용합니다.
사용자는 말뚝의 길이에 따라 말뚝 캡에 집중하중과 분산 횡하중을 지정할 수 있습니다. 또한, 가능한 경우 지반 p-y 곡선에 순환 모델을 사용하는 옵션도 포함되어 있습니다.
-
-

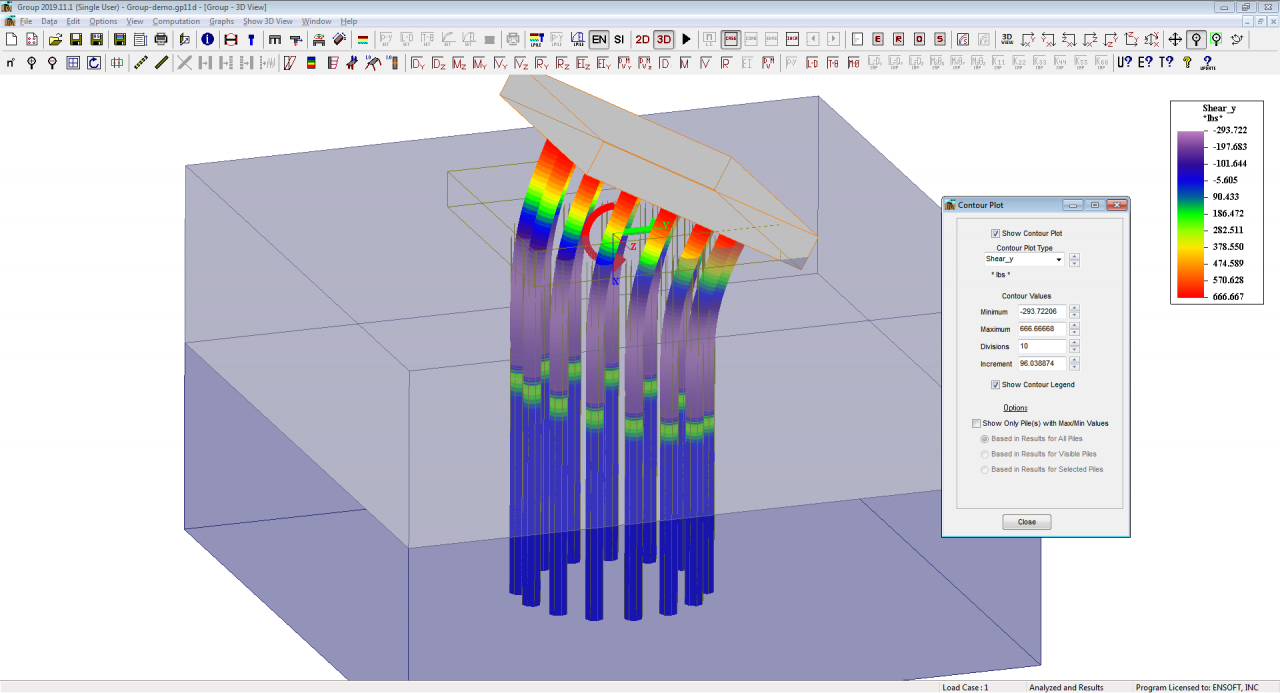

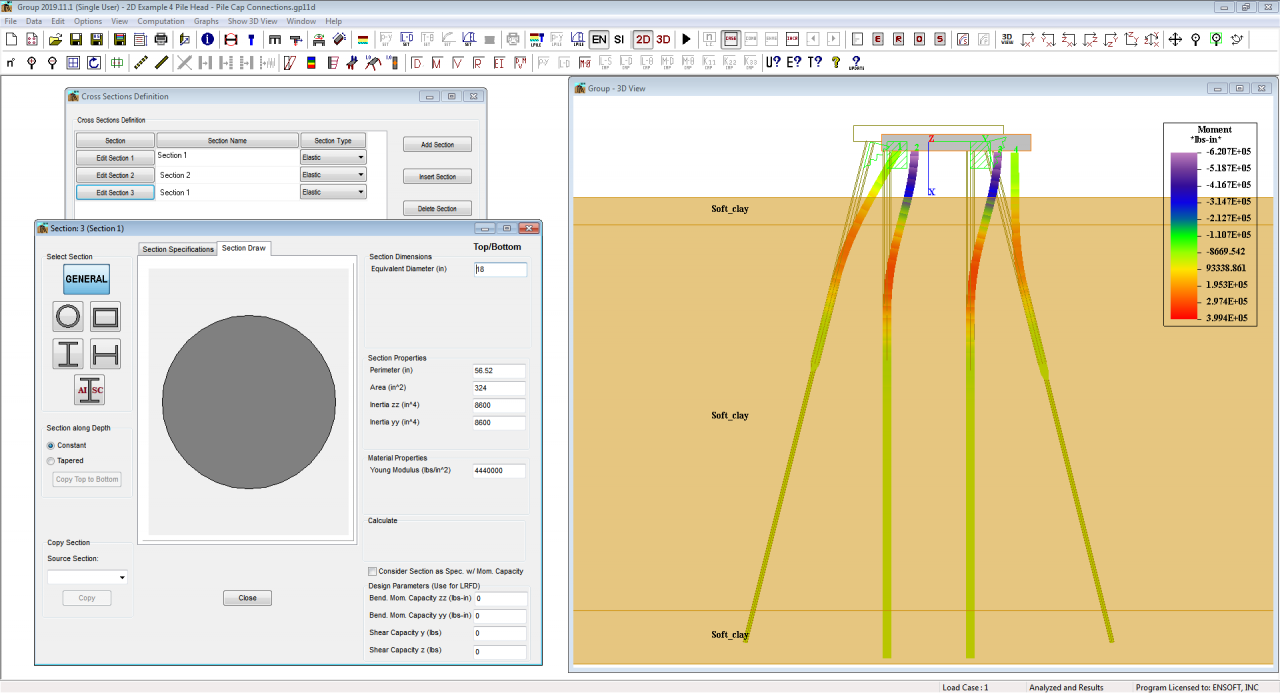

Output

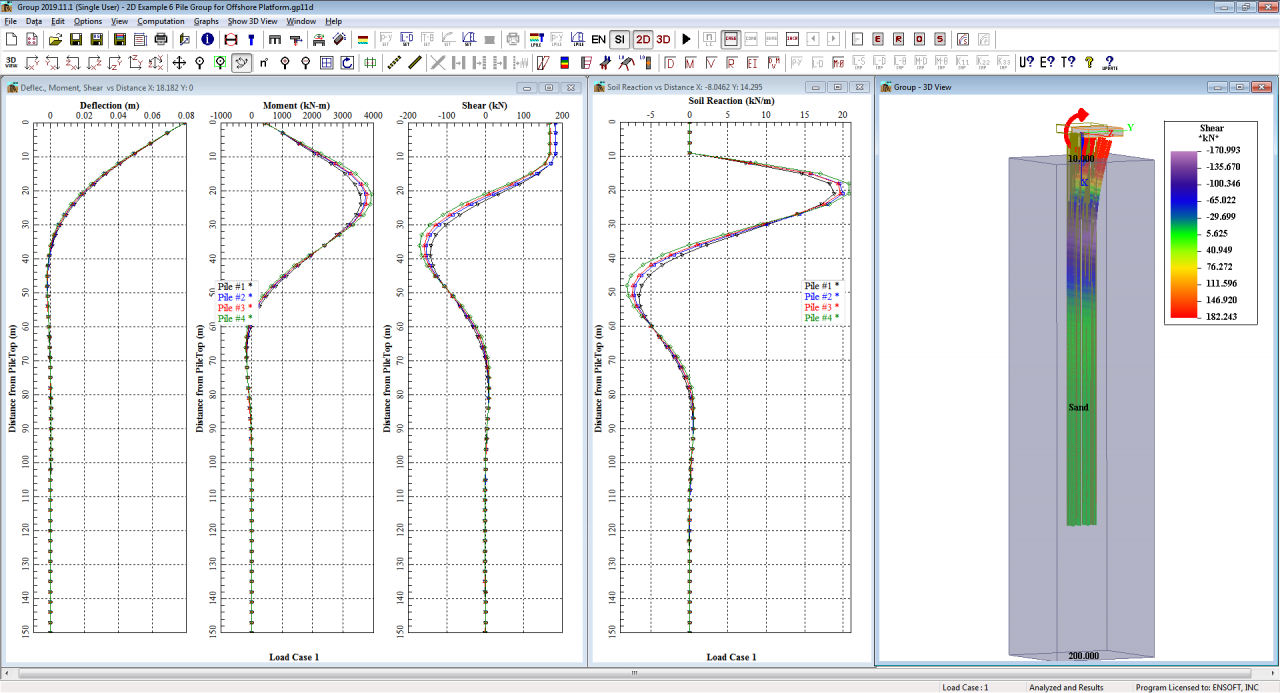

각각의 Example에 대해 개별 밴딩 모멘트, 전단력, 사용된 단면 특성, 각 하중 케이스에서의 말뚝의 곡률 등을 출력
선택적으로 말뚝을 따라 동긍한 비선형 스프링이 있는 텍스트 파일(응답 파일)을 출력, 이는 다른 구조 소프트웨어를 사용하여 토양-구조 상호작용을 분석하는데 유용하게 사용됩니다.
P-y 곡선은 프로그램에 의해 자동으로 생성되고 검토를 위해 프린트가 가능합니다.
하중, 군말뚝 레이아웃 또는 결과 그래프를 미리 작성한 MS-Excel로 직접 내보내기가 가능합니다.
