PLAXIS 2D
지반 및 암석의 변형,안정성에 대한 2D 분석
-
-
-
- 제조사
- Bentley
- 분야
- 지반/암반
-

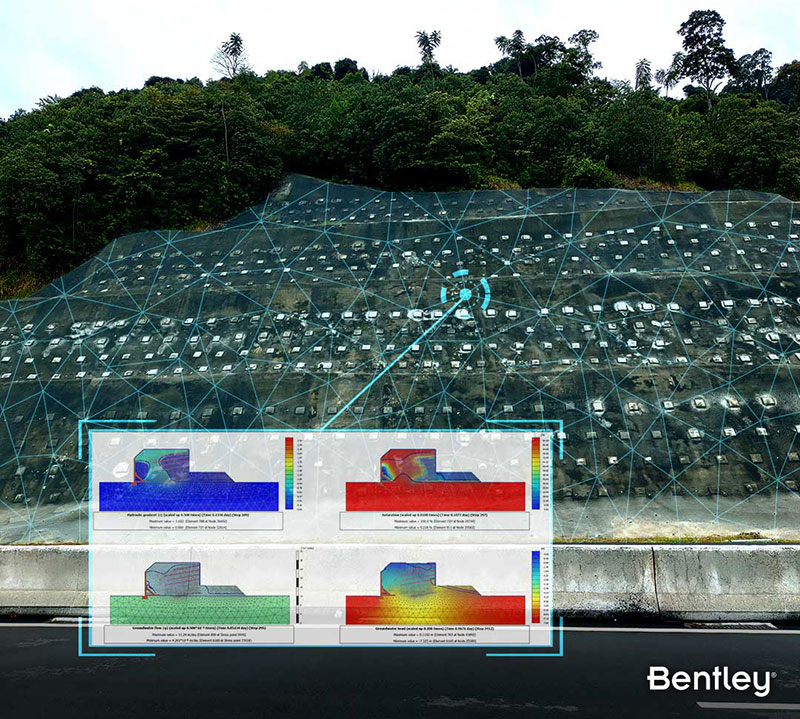

지반공학 및 암반공학 분야에서 응력/변형 해석 및 안정성 평가를 수치해석하기 위한 유한요소법(FEM) 기반의 소프트웨어입니다.
지반 굴착, 제방 및 댐의 안정성 문제, 기초, 터널링 등 토목 전 분야 및 광산, 자원개발, 환경 등 응용 분야가 다양합니다.
토양구조의 상호작용, 지하수 및 열 흐름뿐만 아니라 토양 및 암석의 변형, 안정성에 대한 고급 유한요소 또는 한계 평형 분석을 수행합니다.
토양 및 암석의 거동을 정확하게 모델링하기 위해 다양한 재료모델을 제공하며 응력 및 변위에 현실적인 평가를 제공합니다.
-
-
-
빠르고 효율적인 유한요소 모델 생성
CAD 및 BIM 파일을 통해 Geometry를 불러올 수 있습니다. 다수의 시추공을 정의하여 토양 및 지질 단면을 생성할 수 있는 Soil 모드, 말뚝과 앵커 토목섬유 및 하중/침하와 같은 구조 요소를 정의할 수 있는 Structures 모드가 있으며, 터널 단면 및 하중 조건을 신속하게 작성하고 수정할 수 있는 Tunnel Designer를 제공합니다. 이 기능은 터널을 빠르게 구축하고 터널 단면을 수정 및 보강재, 터널 라이닝 및 하중 조건을 지정할 수 있습니다.

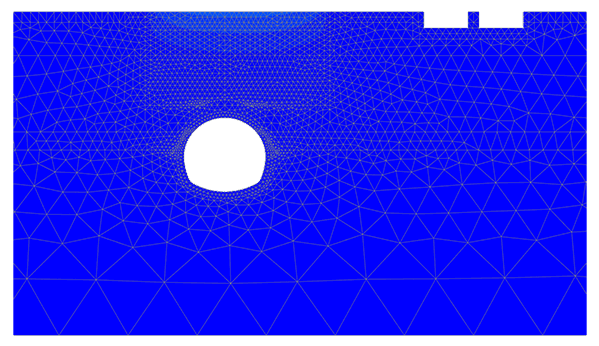

Mesh 모드는 규칙/불규칙적인 메쉬를 자동 및 수동으로 생성하고 품질 검사 기능을 제공합니다.
-
-

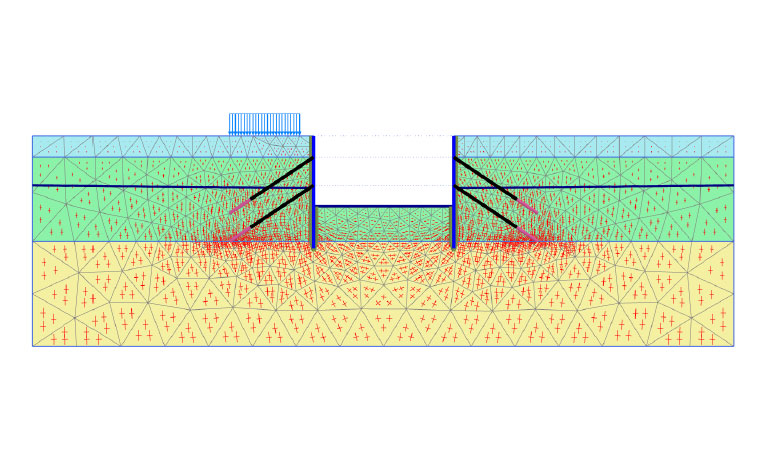

응력/변형 거동의 현실적 평가
Staged Construction 모드를 사용하면 각 계산 단계에서 지반영역(cluster)과 구조 모델을 활성화/비활성화 하여 시공 과정을 단계별로 정확하게 모델링 할 수 있습니다. PLAXIS 프로그램은 Plastic, Consolidation, Dynamics 모드를 사용하여 동해석, 압밀해석 및 안정성분석 등의 계산 유형을 제공하고 광범위한 지반 공학 문제에 사용할 수 있습니다. 또한 선형 및 비선형 모델에 이르기 까지 다양한 모델을 제공하여 넓은 범위의 지반 및 암반의 거동을 시뮬레이션 할 수 있으며 크고 복잡한 모델을 처리할 수 있습니다.
-
-
사용자 선택 기반의 다양한 후처리 기능
Output 프로그램은 힘, 변위, 응력 및 유동 데이터를 등고선, 벡터 등 다양한 표시방법을 제공합니다. Cross-section 기능을 사용하면, 관심 영역을 보다 자세하게 검토할 수 있으며, 데이터를 복사하여 다른 프로그램에서 이용할 수 있습니다. 계산 단계 선택에서 Curve manager를 사용하여 다양한 결과를 그래프로 그릴 수 있습니다.
