K-EMBANK
1차원 압밀해석 및 연약지반 해석 프로그램
-
-
-
- 제조사
- BasisSoft
- 분야
- 지반/암반
-
K-EMBANK는 연약지반 설계에 필수적인 프로그램입니다. 이 소프트웨어는 압밀침하, 사질토의 즉시침하, 재하/제하에 따른 최종 침하량과 시기, 리바운드량, 압밀시간 및 압밀도(처리 및 무처리), 지중응력 증가, 저면 Mat 인장강도, Sand Mat 두께, Smear 효과, Well 저항 등을 고려하여 다양한 계산을 자동으로 수행합니다. 이를 통해 한계 성토고를 포함한 중요한 설계 파라미터를 신속하게 도출할 수 있습니다.
-
-
-
프로그램 주요 기능
- 연약지반에 대한 계측 관리는 Asaoka, Hosino 방법과 쌍곡선법을 통해 가능
- Cc값의 보정은 Schmertmann법, 일본법, Nagaraj법을 사용하여 수행할 수 있음
- Boussineq식을 활용해 응력 증가량 계산 가능
- 압밀침하 계산은 Cc법, Mv법, △e법을 이용하여 과압밀 및 정규압밀 조건에서 수행 가능
- De Beer식과 B.K.Hough 도표를 사용하여 사질토의 즉시 침하량을 계산
- 하중의 재하 및 제하를 고려한 최종 침하량 계산과 제거 시기 결정
- 집중하중, 띠하중, 선하중 등 임의의 외부하중을 적용할 수 있음
- 다층 지반 해석을 위해 계산 조건을 층별로 지정할 수 있으며, 모델링 형상을 자유롭게 설정 가능(지층 경사 및 굴곡 포함).
- e-logP, logMv-logP, logCv-logP 곡선을 이용한 침하량 계산이 가능
- 무처리 및 Drain 처리 시 압밀도와 압밀 시간을 계산할 수 있음
- Well Resistance와 Smear Effect를 고려한 계산이 가능(Hansbo, Onoue 방법 등).
- S.C.P, G.C.P 처리 시 침하 저감율을 고려함
- 다층 지반 해석 시 환산층후와 환산 Cv값을 자동으로 계산
- 다양한 그래프 생성이 가능(Dxf, Excel, Bmp, JPG 파일 포맷 지원)
-
-
기능 업그레이드 사항

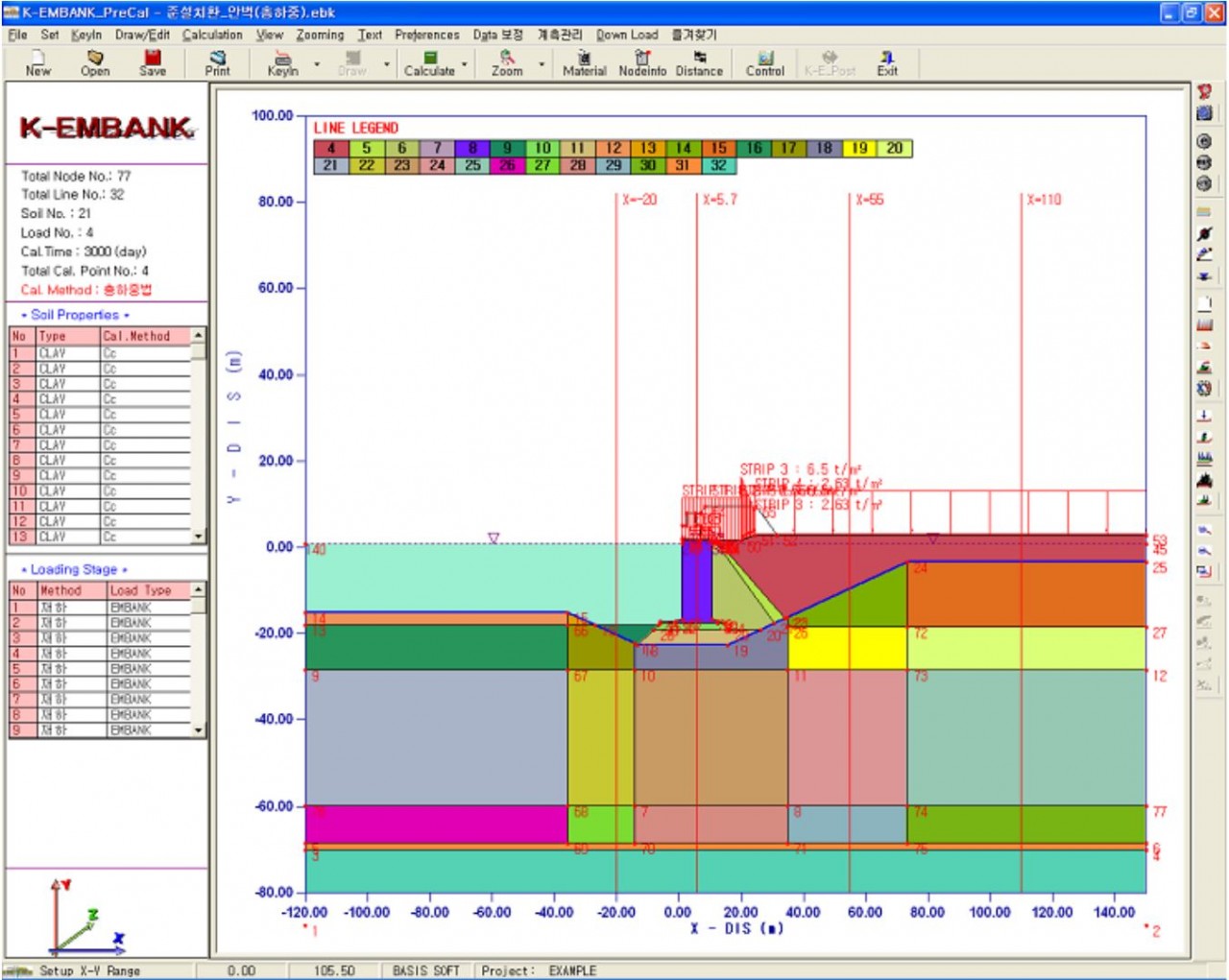

1. 계산 가능한 굴착치환, 강제치환 및 굴착 후 되메우기 성토에 대한 침하량과 침하시간(강도 증가 포함)

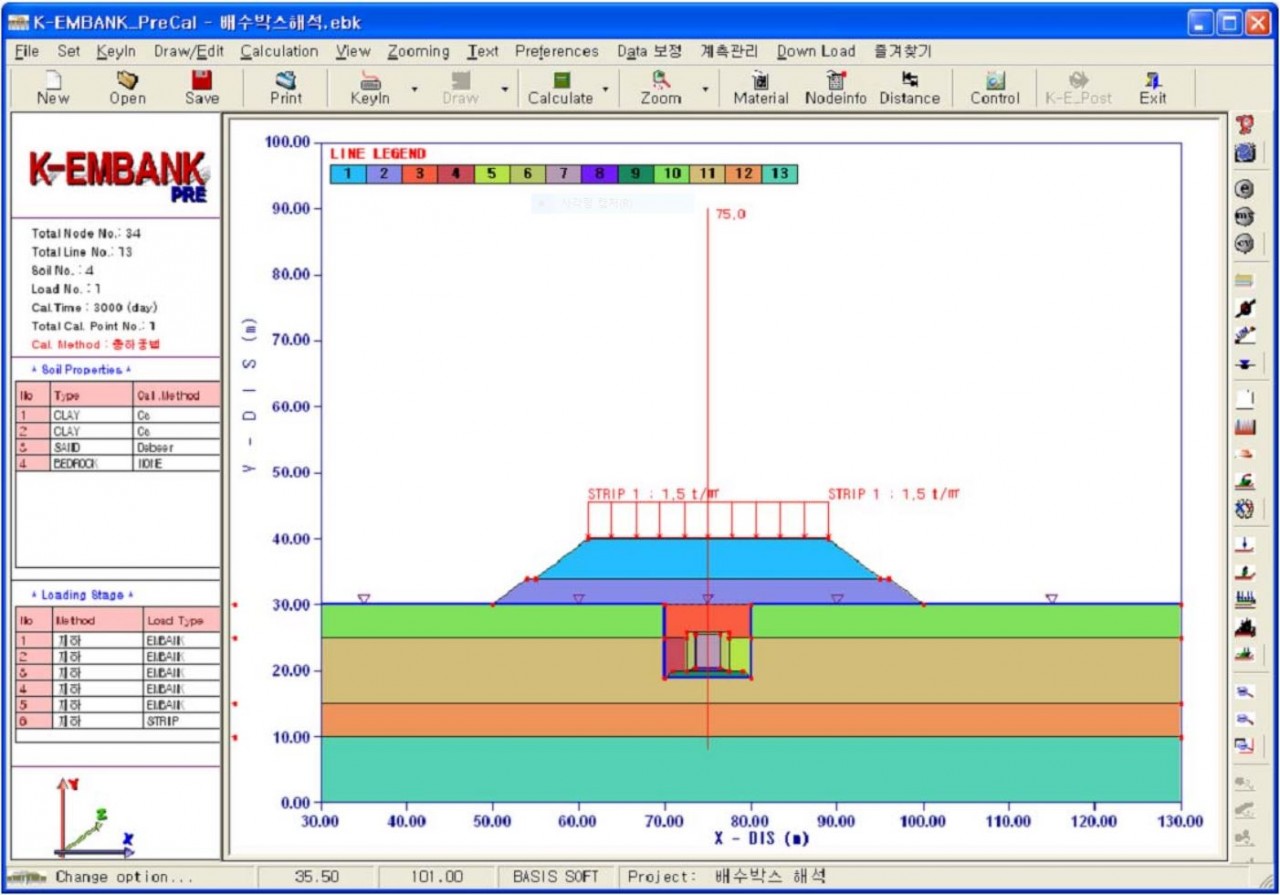

- 순하중법(되메우기 하중과 원지반 하중의 차이 적용)과 총하중법 옵션 적용, 배수박스 및 관로의 굴착 후 되메우기로 인한 침하량과 침하시간 계산도 지원
2. Hansbo 방식 적용 시 z값에 대해 사용자 선택 옵션 제공
3. SCP 및 GCP 처리 시 하중분담비(n)와 물성치를 층별로 구분하여 적용
- v3에서는 SCP 및 GCP의 각 적용 층에 대해 하중분담비(n)와 물성치(단위중량, 마찰각, 침하저감 효과 포함 여부)를 개별적으로 적용 가능
