Griddle
3차원 메쉬 생성
-
-
-
- 제조사
- ITASCA
- 분야
- 지반/암반
-

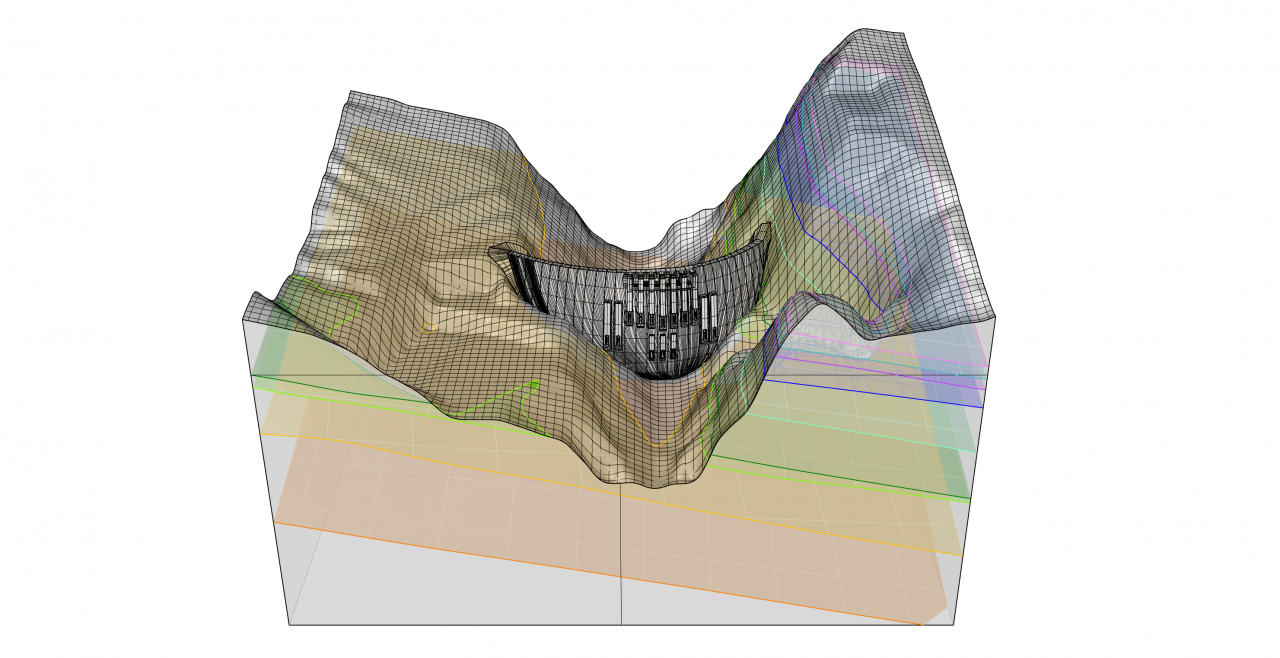

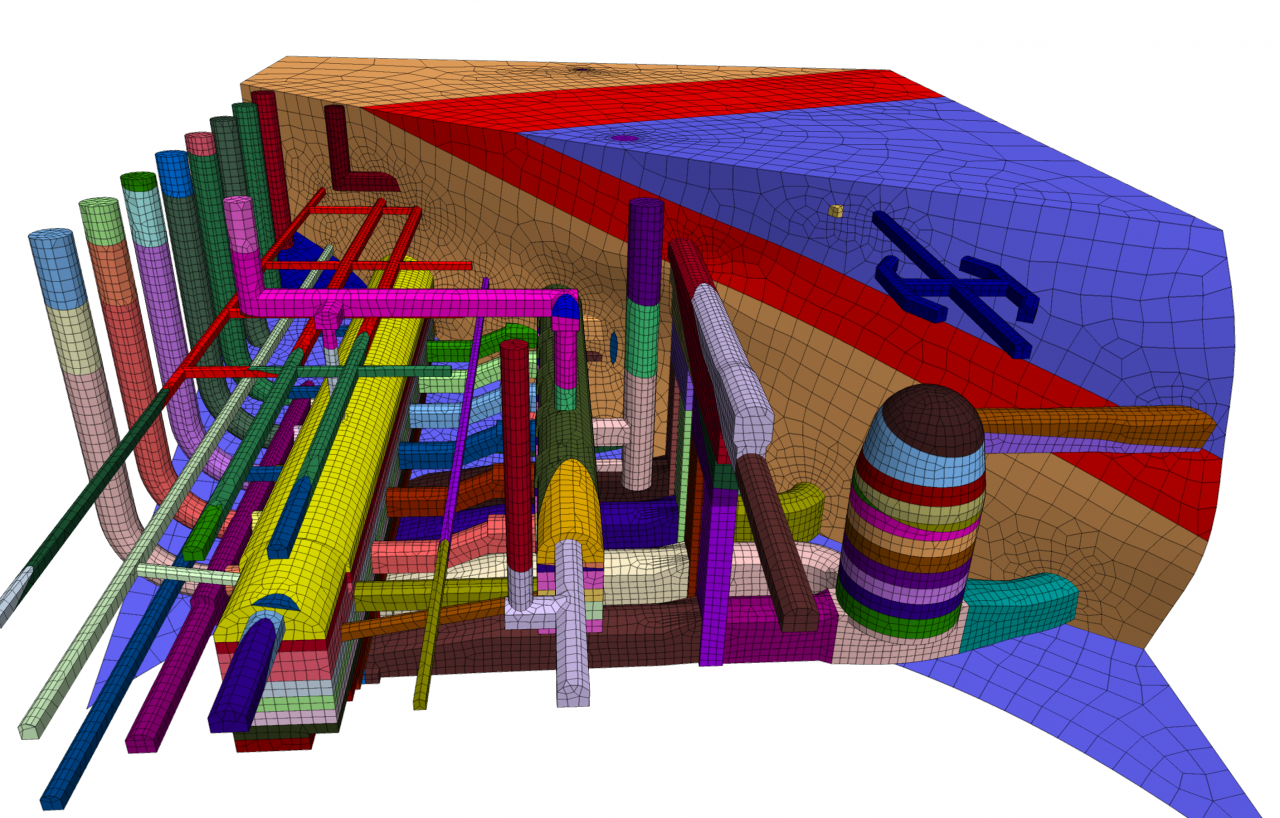

Griddle은 3차원 메쉬를 생성하여 다양한 수치해석 프로그램(FLAC3D, 3DEC, Abaqus, Ansys, LS-DYNA, Nastran, Other)의 모델링을 쉽고 빠르게 만들 수 있습니다. Rhino 6.0과 7.0 의 Plug-in 프로그램이며, Rhino에서 만든 모델에 강력한 메쉬 생성 툴들을 이용하여 사용자가 원하는 다양한 형태의 메쉬를 생성할 수 있습니다. Kubrix-Geo의 새이름이며, 2.0 버전 부터는 3DEC의 블록 및 메쉬를 생성하여 불러올 수 있는 특별한 기능이 생겼습니다.
-
-
-
제품 기능
BlockRanger - 솔리드에서 작동하는 구조화된 육면체 볼륨 메쉬
GINt - 메쉬를 등각으로 만들기 위한 표면 메쉬 간 섹터
GSurf - 지정된 매개변수로 비정형 표면 메쉬를 만드는 비정형 표면 메쉬
GVol - 비정형 사면체/육면체 우위 볼륨 메쉬
GHeal - 표면 메쉬 문제를 식별하고 해결하기 위한 도구 세트
GE Extract - 사용자가 지정한 기준에 따라 표면 메시 조각을 추출하는 도구 세트
GExtend - 지정된 경계를 따라 지표면 메시를 확장하는 도구 집합
Gextrude - 경계선을 따라 표면 메쉬를 압출하여 수밀 도메인을 만드는 도구 세트
비매니폴드 병합 - 표면 메쉬를 병합하고 단일 비매니폴드 메쉬를 만드는 Rhino 명령
개체 색상 지정 - 개체에 임의 색상 지정
그리드 정보 - 그리들에 대한 정보를 표시하고 업데이트를 확인합니다.
-
-
주요 특징
Rhinoceros 5.0 또는 6.0 소프트웨어를 위한 범용 mesh 생성 플러그 인
정확한 규격과 형식을 준수하기 위한 remesh 하는데 사용
surface mesh는 고품질의 사면체 또는 육면체 볼륨 mesh를 생성하기 위한 기준이 됨
생성된 볼륨 mesh는 대부분의 공학 분석 프로그램으로 이전 가능
유체 및 기하학에서 구조 및 생물의학 모델에까지 다양한 응용이 가능
사용성이 뛰어나 쉽고 빠르게 업무 적용 가능
FLAC3D 및 3DEC 같은 범용 프로그램의 Pre-Process 로 탁월함
mesh의 불연속 부분은 3DEC의 불연속면으로 자동 정의
FLAC3D 의 인터페이스로 쉽게 지정 가능
