Pathfinder
3차원 피난 시뮬레이션 소프트웨어
-
-
-
- 제조사
- Thunderhead Engineering
- 분야
- 화재/피난
-
응급상황에서 모든 재실자들이 빠르고 안전하게 대피할 수 있도록 하는 것은 건축물을 설계하는데 있어서 가장 중요한 요소 중 한가지입니다. Pathfinder는 3차원 피난 시뮬레이션 소프트웨어로서 건물 내외부에서의 피난에 방해가 되는 여러 요인들을 찾아내어 효율적인 출구의 개수와 배치 등을 결정하는데 많은 도움을 줍니다.
BIM 데이터를 활용하여 보다 사실적인 3차원 공간 구현이 가능하며, 또한 화재시뮬레이션 데이터를 활용한 연동해석이 가능합니다.
-
-
-

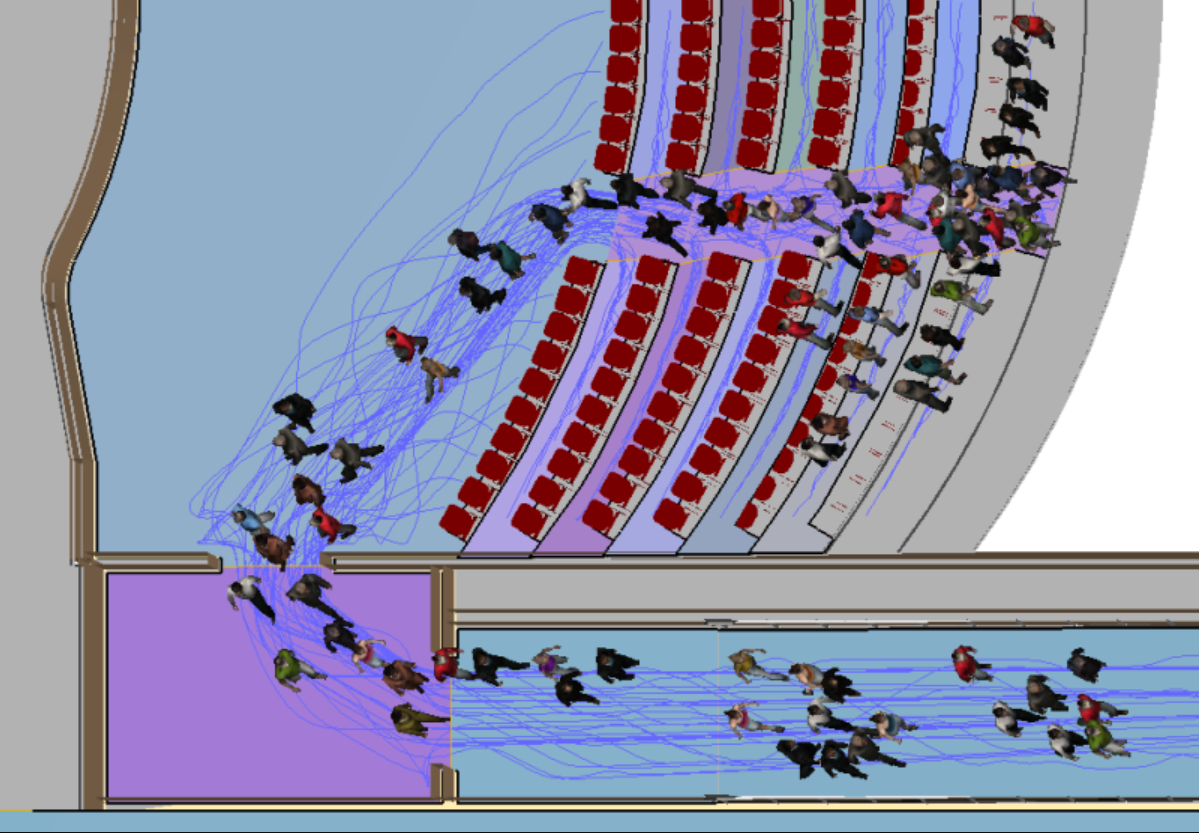

출구까지의 이동 경로 탐색
각 재실자는 파라미터의 조합을 사용하여 출구에 대한 경로를 선택합니다. 파라미터에는 현재 실의 각 문에 대한 대기열 시간, 현재 실의 각 문으로 이동하는 시간, 각 문에서 출구까지의 예상 시간 및 실에서 이미 이동한 거리 등이 포함됩니다. 재실자는 변화하는 대기열, 문의 개폐 및 실내 속도 제약 조건(연기에 의한 시야거리 제약 등)의 변화에 동적으로 반응합니다. 사용자는 기본 파라미터 가중치를 수정하여 대기열을 무시하고 가장 가까운 출구만을 향하도록 하는 등 재실자의 움직임을 변경할 수 있습니다.
또한 재실자에게 특정 목표(예: 특정위치로 이동하여 대기) 또는 특정 출구를 할당할 수 있습니다. 예를 들어, 저층의 거주자는 대부분 계단을 사용하도록 할당하는 반면, 고층의 거주자에게는 엘리베이터를 사용하도록 할당할 수 있습니다.
-
-

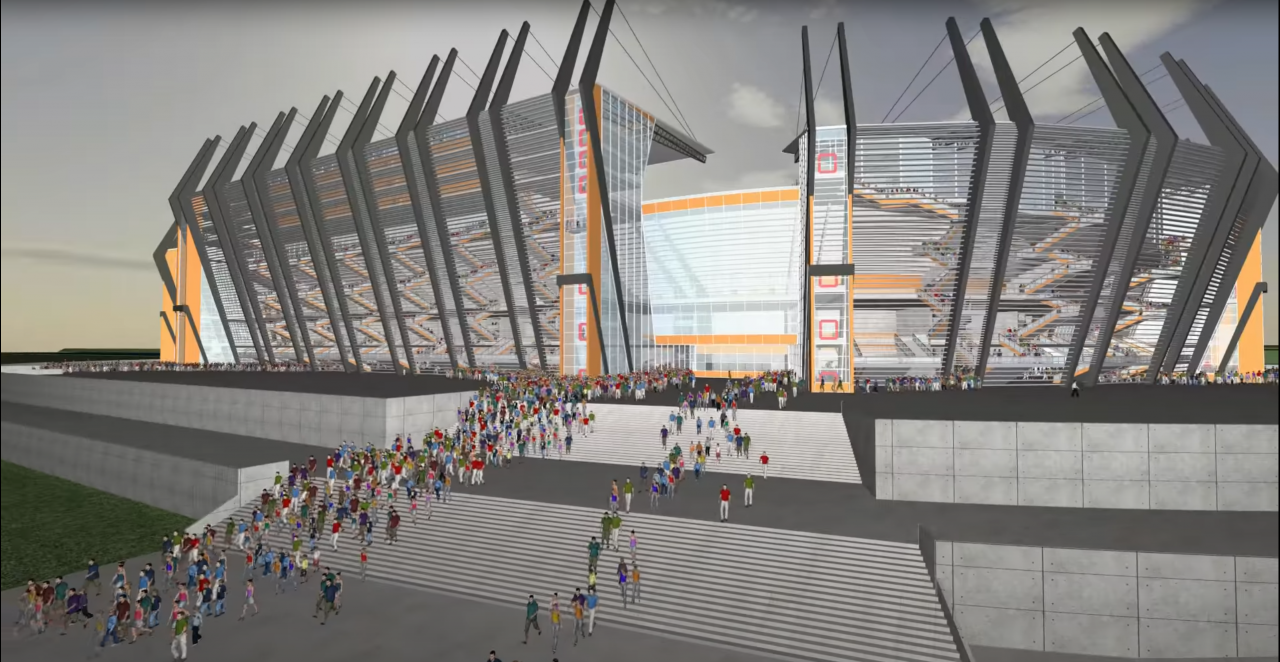

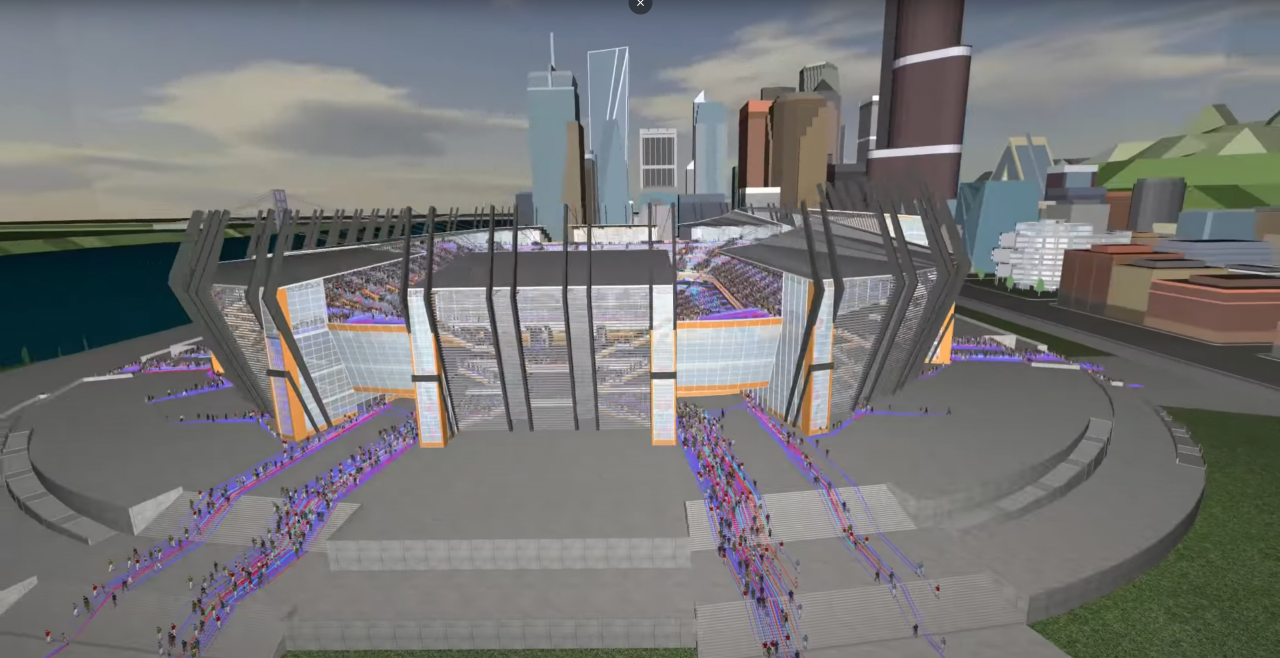

고품질의 3차원 모델
Pathfinder에는 다양한 문화, 나이, 성별, 복장의 3D 모델을 제공하고 있습니다. 맞춤형 인간 모델 및 이동 보조 기구(휠체어 등) 모델을 가져올 수 있는 기능과 결합하여 모집단을 현실적으로 묘사할 수 있습니다. 동적 수준의 세부 정보를 사용하여 모델을 표시하기 때문에 Pathfinder는 표준 그래픽 카드를 사용하여 실시간으로 수만 명의 사용자를 원활하게 애니메이션화할 수 있습니다. 또한 BIM 데이터 활용을 지원하기 때문에, 구조물 형상을 보다 사실적으로 모사할 수 있습니다.
-
-
화재시뮬레이션 연동 기능
PyroSim(FDS) 결과파일로부터 가져온 화재 시뮬레이션 데이터를 사용하여 위험성이 높은 영역을 추정할 수 있으며, 이 정보는 CSV 파일로 출력할 수 있습니다. 연기 및 화염은 재실자 대피와 동시에 시각적으로 3D로 렌더링됩니다. 2D/3D Slice, Particle 및 Boundary Layer와 같은 시각적 분석 역시 가능하여, 3D 뷰어에서 이를 실시간으로 표현합니다.
